製品情報ネジ込式継手（真鍮製）
※ 製品改良の為、予告なしに寸法、仕様および内容等を変更する場合があります。確認の為お問い合わせ下さい。
プラグSP型
コード
No. |
呼称 |
取付ネジ |
四角対辺 |
全長 |
(約）全長 |
| R(PT） |
A |
L1 |
L2 |
| 407001 |
SP-1/8 |
1/8 |
7 |
9 |
14 |
| 407002 |
SP-1/4 |
1/4 |
9 |
12 |
18 |
| 407003 |
SP-3/8 |
3/8 |
12 |
15 |
22 |
| 407004 |
SP-1/2 |
1/2 |
14 |
16 |
25 |
| 407005 |
SP-3/4 |
3/4 |
17 |
17 |
27 |
プッシングSM型
コード
No. |
呼称 |
オスネジ |
メスネジ |
六角対辺 |
全長 |
| R（PT１） |
Rc（PT2） |
A |
L |
| 406001 |
SM-1/4×1/8 |
1/4 |
1/8 |
14 |
17 |
| 406002 |
SM-3/8×1/8 |
3/8 |
1/8 |
21 |
18 |
| 406003 |
SM-3/8×1/4 |
3/8 |
1/4 |
21 |
18 |
| 406004 |
SM-1/2×1/4 |
1/2 |
1/4 |
26 |
21 |
| 406005 |
SM-1/2×3/8 |
1/2 |
3/8 |
26 |
21 |
| 406006 |
SM-3/4×1/2 |
3/4 |
1/2 |
28 |
24 |
| 406007 |
SM-1×3/4 |
1 |
3/4 |
35 |
27 |
ニップルSN型
コード
No. |
呼称 |
取付ネジ |
六角対辺 |
全長 |
| R(PT） |
A |
L |
| 401001 |
SN-1/8 |
1/8 |
12 |
26 |
| 401002 |
SN-1/4 |
1/4 |
14 |
30 |
| 401003 |
SN-3/8 |
3/8 |
17 |
33 |
| 401004 |
SN-1/2 |
1/2 |
22 |
38 |
| 401005 |
SN-3/4 |
3/4 |
28 |
46 |
| 401006 |
SN-1 |
1 |
35 |
50 |
異径ニップルSSN 型
コード
No. |
呼称 |
取付ネジ |
六角対辺 |
全長 |
| G（PF1） |
G(PF2） |
A |
L |
| 403001 |
SSN-1/8×1/4 |
1/8 |
1/4 |
14 |
25 |
| 403002 |
SSN-1/4×3/8 |
1/4 |
3/8 |
19 |
28 |
| 403003 |
SSN-1/4×1/2 |
1/4 |
1/2 |
22 |
31 |
| 403004 |
SSN-3/8×1/2 |
3/8 |
1/2 |
22 |
32 |
| 403005 |
SSN-1/2×3/4 |
1/2 |
3/4 |
28 |
36 |
| 403006 |
SSN-3/4×1 |
3/4 |
1 |
35 |
48 |
異径ニップルSIN 型
コード
No. |
呼称 |
取付ネジ |
六角対辺 |
全長 |
| R（PT1） |
R（PT2） |
A |
L |
| 402001 |
SIN-1/8×1/4 |
1/8 |
1/4 |
14 |
28 |
| 402002 |
SIN-1/4×3/8 |
1/4 |
3/8 |
17 |
32 |
| 402003 |
SIN-1/4×1/2 |
1/4 |
1/2 |
22 |
35 |
| 402004 |
SIN-3/8×1/2 |
3/8 |
1/2 |
22 |
36 |
| 402005 |
SIN-1/2×3/4 |
1/2 |
3/4 |
28 |
43 |
| 402006 |
SIN-3/4×1 |
3/4 |
1 |
35 |
48 |
ソケットSS型
コード
No. |
呼称 |
取付ネジ |
六角対辺 |
全長 |
| Rc（PT） |
A |
L |
| 404001 |
SS-1/8 |
1/8 |
14 |
21 |
| 404002 |
SS-1/4 |
1/4 |
17 |
28 |
| 404003 |
SS-3/8 |
3/8 |
21 |
32 |
| 404004 |
SS-1/2 |
1/2 |
26 |
36 |
| 404005 |
SS-3/4 |
3/4 |
32 |
44 |
| 404006 |
SS-1 |
1 |
41 |
50 |
メスオスソケットSMS型
コード
No. |
呼称 |
メスネジ |
オスネジ |
六角対辺 |
全長 |
| Rc（PT１） |
R（PT2） |
A |
L |
| 405001 |
SMS-1/8×1/4 |
1/8 |
1/4 |
14 |
22 |
| 405002 |
SMS-1/4×1/8 |
1/4 |
1/8 |
17 |
24 |
| 405003 |
SMS-1/4×3/8 |
1/4 |
3/8 |
17 |
27 |
| 405004 |
SMS-3/8×1/4 |
3/8 |
1/4 |
21 |
28 |
| 405005 |
SMS-3/8×1/2 |
3/8 |
1/2 |
22 |
31 |
| 405006 |
SMS-1/2×3/8 |
1/2 |
3/8 |
26 |
31 |
| 405007 |
SMS-1/2×3/4 |
1/2 |
3/4 |
28 |
36 |
| 405008 |
SMS-3/4×1/2 |
3/4 |
1/2 |
32 |
36 |
エルボSL型
コード
No. |
呼称 |
取付ネジ |
全長 |
| Rc（PT） |
L |
| 408001 |
SL-1/8 |
1/8 |
17 |
| 408002 |
SL-1/4 |
1/4 |
19 |
| 408003 |
SL-3/8 |
3/8 |
23 |
| 408004 |
SL-1/2 |
1/2 |
27 |
二方チーズSTS型
コード
No. |
呼称 |
メスメジ |
オスネジ |
全長 |
全長 |
| Rc（PT１） |
R（PT2） |
L１ |
L2 |
| 411001 |
STS-1/8 |
1/8 |
1/8 |
21 |
17 |
| 411002 |
STS-1/4 |
1/4 |
1/4 |
24 |
19 |
| 411003 |
STS-3/8 |
3/8 |
3/8 |
32 |
23 |
| 411004 |
STS-1/2 |
1/2 |
1/2 |
40 |
27 |
チーズST型
コード
No. |
呼称 |
取付ネジ |
全長 |
| Rc（PT） |
L |
| 409001 |
ST-1/8 |
1/8 |
17 |
| 409002 |
ST-1/4 |
1/4 |
19 |
| 409003 |
ST-3/8 |
3/8 |
23 |
| 409004 |
ST-1/2 |
1/2 |
27 |

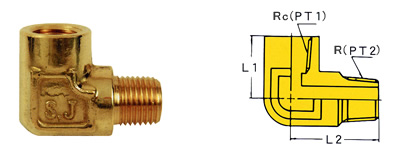

メスオスエルボSLM型
コード
No. |
呼称 |
メスメジ |
オスネジ |
全長 |
全長 |
| Rc（PT１） |
R（PT2） |
L1 |
L2 |
| 410001 |
SLM-1/8 |
1/8 |
1/8 |
17 |
21 |
| 410002 |
SLM-1/4 |
1/4 |
1/4 |
19 |
28 |
| 410003 |
SLM-3/8 |
3/8 |
3/8 |
23 |
32 |
| 410004 |
SLM-1/2 |
1/2 |
1/2 |
27 |
40 |
オスネジエルボＰＴＬ型
| 呼称 |
L |
D Φ |
| PTL 1/8 |
22 |
5 |
| PTL 1/4 |
25 |
7 |
| PTL 3/8 |
28 |
10 |
| PTL 1/2 |
33.5 |
12 |
| PTL 3/4 |
受注生産 |
オスネジチーズPTT型
| 呼称 |
L1 |
L2 |
D Φ |
| PTT 1/8 |
41 |
20.5 |
5 |
| PTT 1/4 |
48 |
24 |
7 |
| PTT 3/8 |
52 |
25 |
10 |
| PTT 1/2 |
61 |
30 |
12 |
| PTT 3/4 |
受注生産 |
