製品情報ミニチュアバルブ（真鍮製）カタログダウンロード →

※ 製品改良の為、予告なしに寸法、仕様および内容等を変更する場合があります。確認の為お問い合わせ下さい。

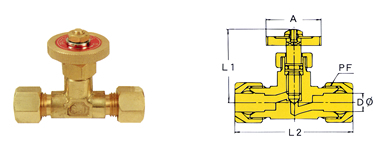

横形リング式ミニチュアバルブR-B型

コード
No.		 呼称 適用管外径 ナット適合ネジ (約)全長 全長
D Φ G(PF) L1 L2
601001 R-B-6 6 1/4 40 62
601002 R-B-1/4 1/4 1/4 40 62
601003 R-B-8 8 1/4 40 63
601004 R-B-3/8 3/8 3/8 40 69
601005 R-B-10 10 3/8 40 69
601006 R-B-12 12 1/2 54 84

立形リング式ミニチュアバルブRT-I型

コード
No.		 呼称 取付ネジ 適用管外径 ナット適合ネジ (約)全長 全長
R(PT) D Φ G(PF) L1 L2
602001 RT-I 1/8PT-6 1/8 6 1/4 60 31
602002 RT-I 1/4PT-6 1/4 6 1/4 60 31
602003 RT-I 1/8PT-1/4 1/8 1/4 1/4 60 31
602004 RT-I 1/4PT-1/4 1/4 1/4 1/4 60 31
602005 RT-I 1/8PT-8 1/8 8 1/4 60 32
602006 RT-I 1/4PT-8 1/4 8 1/4 60 32
602007 RT-I 3/8PT-8 3/8 8 1/4 61 32
602008 RT-I 1/4PT-3/8 1/4 3/8 3/8 60 34
602009 RT-I 3/8PT-3/8 3/8 3/8 3/8 61 34
602010 RT-I 1/4PT-10 1/4 10 3/8 60 34
602011 RT-I 3/8PT-10 3/8 10 3/8 61 34
602012 RT-I 1/2PT-12 1/2 12 1/2 80 44

横形リング式ミニチュアバルブR-H型

コード
No.		 呼称 取付ネジ 適用管外径 ナット適合ネジ (約)全長 全長
R(PT) D Φ G(PF) L1 L2
603001 R-H1/8PT-6 1/8 6 1/4 41 55
603002 R-H1/4PT-6 1/4 6 1/4 41 57
603003 R-H 1/8PT-1/4 1/8 1/4 1/4 41 55
603004 R-H1/4PT-1/4 1/4 1/4 1/4 41 57
603005 R-H1/8PT-8 1/8 8 1/4 41 55
603006 R-H1/4PT-8 1/4 8 1/4 40 57
603007 R-H3/8PT-8 3/8 8 1/4 40 57
603008 R-H1/4PT-3/8 1/4 3/8 3/8 40 60
603009 R-H3/8PT-3/8 3/8 3/8 3/8 40 60
603010 R-H1/4PT-10 1/4 10 3/8 40 60
603011 R-H3/8PT-10 3/8 10 3/8 40 60
603012 R-H1/2PT-12 1/2 12 1/2 54 74
603013 R-H1/2PT-1/2 1/2 1/2 1/2 54 74

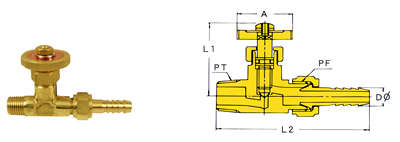

横形ホース用ミニチュアバルブH-H型

コード
No.		 呼称 取付ネジ 竹ノコ外径 ナット適合ネジ (約)全長 (約)全長
R(PT) D Φ G(PF) L1 L2
604001 H-H1/8PT-7 1/8 7 1/4 40 76
604002 H-H1/8PT-8 1/8 8 1/4 40 77
604003 H-H1/4PT-8 1/4 8 1/4 40 79
604004 H-H1/4PT-9 1/4 9 1/4 40 79
604005 H-H1/4PT-10.5 1/4 10.5 3/8 40 83
604006 H-H3/8PT-10.5 3/8 10.5 3/8 40 83

横形ホース用ミニチュアバルブH-W型

コード
No.		 呼称 竹ノコ外径 ナット適合ネジ (約)全長 (約)全長
D Φ G(PF) L1 L2
605001 H-W-7 7 1/4 40 105
605002 H-W-8 8 1/4 40 107
605004 H-W-9 9 1/4 40 107
605005 H-W-10.5 10.5 3/8 40 114

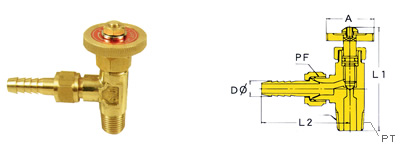

立形ホース用ミニチュアバルブHT-I型

コード
No.		 呼称 取付ネジ 竹ノコ外径 ナット適合ネジ (約)全長 (約)全長
R(PT) D Φ PF L1 L2
606001 HT-I 1/4PT-7 1/4 7 1/4 60 52
606002 HT-I 1/4PT-8 1/4 8 1/4 60 53
606003 HT-I 1/4PT-9 1/4 9 1/4 60 53
606004 HT-I 3/8-10.5 3/8 10.5 3/8 61 57

横形ネジ込式ミニチュアバルブBF型

コード
No.		 呼称 取付ネジ (約)全長 (約)全長
Rc(PT) L1 L2
607001 BF-1/8 1/8 40 44
607002 BF-1/4 1/4 40 47
607003 BF-3/8 3/8 54 55
607004 BF-1/2 1/2 55 62

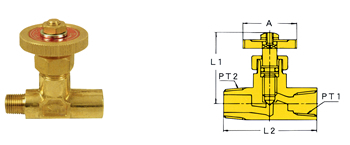

横形メスオスネジ込式ミニチュアバルブMF型

コード
No.		 呼称 メスメジ オスネジ (約)全長 全長
Rc(PT1) R(PT2) L1 L2
608001 MF1/8-1/8 1/8 1/8 40 44
608002 MF1/4-1/4 1/4 1/4 40 49
608003 MF3/8-3/8 3/8 3/8 54 55
608004 MF1/2-1/2 1/2 1/2 55 64
608005 MF1/8-1/4 1/8 1/4 40 44
608006 MF1/4-1/8 1/4 1/8 40 49
608007 MF1/4-3/8 1/4 3/8 40 49
608008 MF3/8-1/4 3/8 1/4 54 55
608009 MF3/8-1/2 3/8 1/2 55 62
608010 MF1/2-3/8 1/2 3/8 55 62

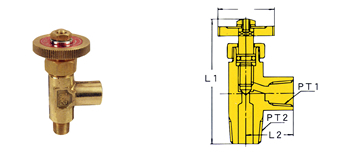

立形メスオスネジ込式ミニチュアバルブTMF型

コード
No.		 呼称 メスメジ オスネジ (約)全長 全長
Rc(PT1) R(PT2) L1 L2
609001 TMF1/8-1/8 1/8 1/8 60 22
609002 TMF1/4-1/4 1/4 1/4 61 23
609003 TMF3/8-3/8 3/8 3/8 80 29
609004 TMF1/2-1/2 1/2 1/2 94 34
609005 TMF1/8-1/4 1/8 1/4 60 23
609006 TMF1/4-1/8 1/4 1/8 61 23
609007 TMF1/4-3/8 1/4 3/8 61 23
609008 TMF3/8-1/4 3/8 1/4 77 29
609009 TMF3/8-1/2 3/8 1/2 80 29
609010 TMF1/2-3/8 1/2 3/8 90 36
