*製品改良の為、予告なしに寸法、仕様および内容等を変更する場合があります。確認の為お問い合わせ下さい。
ミニチュアバルブ一覧
コード No. |
呼称 | 適用管外径 | ナット適合ネジ | (約)全長 | 全長 | |
D![]() |
G(PF) | L1 | L2 | |||
601001 | R-B-6 | 6 | 1/4 | 40 | 59 | |
601002 | R-B-1/4 | 1/4 | 1/4 | 40 | 59 | |
601003 | R-B-8 | 8 | 1/4 | 40 | 63 | |
601004 | R-B-3/8 | 3/8 | 3/8 | 38 | 70 | |
601005 | R-B-10 | 10 | 3/8 | 38 | 70 | |
601006 | R-B-12 | 12 | 1/2 | 50 | 84 |
コード No. |
呼称 | 取付ネジ | 適用管外径 |
ナット適合ネジ | (約)全長 | 全長 | |
R(PT) | D![]() |
G(PF) | L1 | L2 | |||
602001 | RT-I 1/8PT-6 | 1/8 | 6 | 1/4 | 62 | 32 | |
602002 | RT-I 1/4PT-6 | 1/4 | 6 | 1/4 | 62 | 32 | |
602003 | RT-I 1/8PT-1/4 | 1/8 | 1/4 | 1/4 | 62 | 32 | |
602004 | RT-I 1/4PT-1/4 | 1/4 | 1/4 | 1/4 | 62 | 32 | |
602005 | RT-I 1/8PT-8 | 1/8 | 8 | 1/4 | 62 | 34 | |
602006 | RT-I 1/4PT-8 | 1/4 | 8 | 1/4 | 62 | 34 | |
602007 | RT-I 3/8PT-8 | 3/8 | 8 | 1/4 | 63 | 35 | |
602008 | RT-I 1/4PT-3/8 | 1/4 | 3/8 | 3/8 | 63 | 37 | |
602009 | RT-I 3/8PT-3/8 | 3/8 | 3/8 | 3/8 | 63 | 37 | |
602010 | RT-I 1/4PT-10 | 1/4 | 10 | 3/8 | 63 | 37 | |
602011 | RT-I 3/8PT-10 | 3/8 | 10 | 3/8 | 63 | 37 | |
602012 | RT-I 1/2PT-12 | 1/2 | 12 | 1/2 | 80 | 45 |
コード No. |
呼称 | 取付ネジ | 適用管外径 |
ナット適合ネジ | (約)全長 | 全長 | |
R(PT) | D![]() |
G(PF) | L1 | L2 | |||
603001 | R-H1/8PT-6 | 1/8 | 6 | 1/4 | 40 | 57 | |
603002 | R-H1/4PT-6 | 1/4 | 6 | 1/4 | 40 | 57 | |
603003 | R-H 1/8PT-1/4 | 1/8 | 1/4 | 1/4 | 40 | 57 | |
603004 | R-H1/4PT-1/4 | 1/4 | 1/4 | 1/4 | 40 | 57 | |
603005 | R-H1/8PT-8 | 1/8 | 8 | 1/4 | 40 | 57 | |
603006 | R-H1/4PT-8 | 1/4 | 8 | 1/4 | 40 | 57 | |
603007 | R-H3/8PT-8 | 3/8 | 8 | 1/4 | 38 | 58 | |
603008 | R-H1/4PT-3/8 | 1/4 | 3/8 | 3/8 | 38 | 60 | |
603009 | R-H3/8PT-3/8 | 3/8 | 3/8 | 3/8 | 38 | 60 | |
603010 | R-H1/4PT-10 | 1/4 | 10 | 3/8 | 38 | 60 | |
603011 | R-H3/8PT-10 | 3/8 | 10 | 3/8 | 38 | 60 | |
603012 | R-H1/2PT-12 | 1/2 | 12 | 1/2 | 50 | 75 | |
603013 | R-H1/2PT-1/2 | 1/2 | 1/2 | 1/2 | 60 | 80 |
コード No. |
呼称 | 取付ネジ |
竹ノコ外径 |
ナット適合ネジ |
(約)全長 |
(約)全長 |
|
R(PT) | D![]() |
G(PF) | L1 | L2 | |||
604001 | H-H1/8PT-7 | 1/8 | 7 | 1/4 | 40 | 81 | |
604002 | H-H1/8PT-8 | 1/8 | 8 | 1/4 | 40 | 81 | |
604003 | H-H1/4PT-8 | 1/4 | 8 | 1/4 | 40 | 81 | |
604004 | H-H1/4PT-9 | 1/4 | 9 | 1/4 | 40 | 81 | |
604005 | H-H1/4PT-10.5 | 1/4 | 10.5 | 3/8 | 42 | 83 | |
604006 | H-H3/8PT-10.5 | 3/8 | 10.5 | 3/8 | 42 | 83 |
コード No. |
呼称 | 竹ノコ外径 |
ナット適合ネジ |
(約)全長 |
(約)全長 |
|
D![]() |
G(PF) | L1 | L2 | |||
605001 | H-W-7 | 7 | 1/4 | 40 | 110 | |
605002 | H-W-8 | 8 | 1/4 | 40 | 110 | |
605004 | H-W-9 | 9 | 1/4 | 40 | 110 | |
605005 | H-W-10.5 | 10.5 | 3/8 | 42 | 115 |
コード No. |
呼称 | 取付ネジ |
竹ノコ外径 |
ナット適合ネジ |
(約)全長 |
(約)全長 |
|
R(PT) | D![]() |
PF | L1 | L2 | |||
606001 | HT-I 1/4PT-7 | 1/4 | 7 | 1/4 | 62 | 55 | |
606002 | HT-I 1/4PT-8 | 1/4 | 8 | 1/4 | 62 | 55 | |
606003 | HT-I 1/4PT-9 | 1/4 | 9 | 1/4 | 62 | 55 | |
606004 | HT-I 3/8-10.5 | 3/8 | 10.5 | 3/8 | 63 | 56 |
コード No. | 呼称 | 取付ネジ | (約)全長 | (約)全長 | |
Rc(PT) | L1 | L2 | |||
607001 | BF-1/8 |
1/8 | 40 | 44 | |
607002 | BF-1/4 |
1/4 | 40 | 47 | |
607003 | BF-3/8 |
3/8 | 50 | 55 | |
607004 | BF-1/2 |
1/2 | 53 | 62 |
コード No. | 呼称 | メスメジ |
オスネジ | (約)全長 | 全長 | |
Rc(PT1) | R(PT2) | L1 | L2 | |||
608001 | MF1/8-1/8 |
1/8 | 1/8 | 40 | 44 | |
608002 | MF1/4-1/4 |
1/4 | 1/4 | 42 | 49 | |
608003 | MF3/8-3/8 |
3/8 | 3/8 | 50 | 55 | |
608004 | MF1/2-1/2 |
1/2 | 1/2 | 53 | 62 | |
608005 | MF1/8-1/4 |
1/8 | 1/4 | 40 | 44 | |
608006 | MF1/4-1/8 |
1/4 | 1/8 | 42 | 49 | |
608007 | MF1/4-3/8 |
1/4 | 3/8 | 42 | 49 | |
608008 | MF3/8-1/4 |
3/8 | 1/4 | 50 | 55 | |
608009 | MF3/8-1/2 |
3/8 | 1/2 | 53 | 62 | |
608010 | MF1/2-3/8 |
1/2 | 3/8 | 53 | 62 |

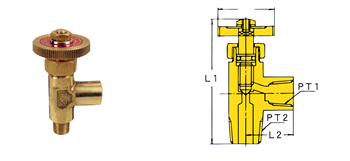

コード No. | 呼称 | メスメジ |
オスネジ | (約)全長 | 全長 | |
Rc(PT1) | R(PT2) | L1 | L2 | |||
609001 | TMF1/8-1/8 |
1/8 | 1/8 | 62 | 22 | |
609002 | TMF1/4-1/4 |
1/4 | 1/4 | 66 | 25 | |
609003 | TMF3/8-3/8 |
3/8 | 3/8 | 80 | 31 | |
609004 | TMF1/2-1/2 |
1/2 | 1/2 | 90 | 36 | |
609005 | TMF1/8-1/4 |
1/8 | 1/4 | 62 | 22 | |
609006 | TMF1/4-1/8 |
1/4 | 1/8 | 66 | 25 | |
609007 | TMF1/4-3/8 |
1/4 | 3/8 | 66 | 25 | |
609008 | TMF3/8-1/4 |
3/8 | 1/4 | 77 | 31 | |
609009 | TMF3/8-1/2 |
3/8 | 1/2 | 77 | 31 | |
609010 | TMF1/2-3/8 |
1/2 | 3/8 | 90 | 36 |
